k8sクラスタの外部への通信制御の課題
F5の役割
技術概要

本記事では、F5 の次世代のBIG-IP SPKに実装された新機能をご紹介します。

K8sクラスター内へのトラフィックの負荷分散は簡単ですが、クラスターから外部に出ていく通信の制御は難しく、制限を加えずパケットをそのまま通すことが多いです。つまり、従来のネットワークで使用されている一貫したポリシーの適用ができないため、クラスターがセキュリティリスクにさらされます。

BIG-IP SPKを使って通信を制御する方法について詳しく説明します。

k8sクラスタの外部への通信制御の課題

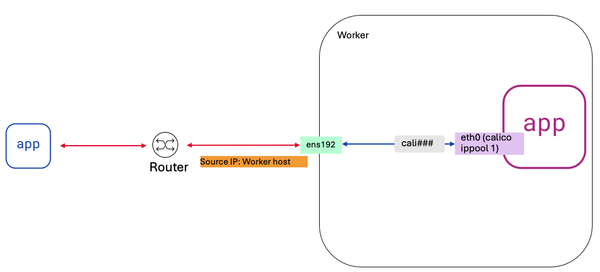

デフォルトでは、calico CNI を使用してデプロイされたpodはデフォルトルートに従ってクラスターから抜け出し、パケットは管理インターフェイス上のワーカーホストの外部 IP アドレスを使用します。

Kubernetes NetworkPolicies は使用できますが、クラスターが成長するにつれて、すべてのnamespaceにわたる数百または数千のポリシーのライフサイクルを管理するのは困難になります。

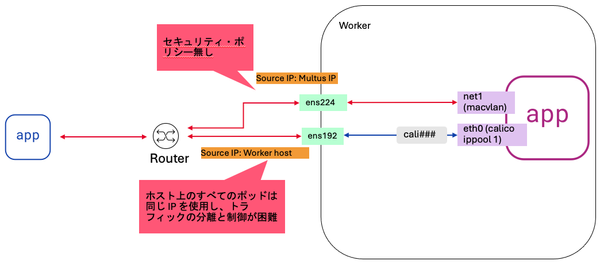

Telco アプリケーションでよく見られるように、multus インターフェイスを備えたpodをデプロイすると、そのトラフィックはクラスター内に適用されているNetworkPolicy をバイパスします。

F5の役割

Service Proxy for Kubernetes (SPK) は、通信サービスプロバイダー (CoSP) の 5G ネットワークとコンテナワークロード向けに設計された、クラウドネイティブのアプリケーショントラフィック管理ソリューションです。

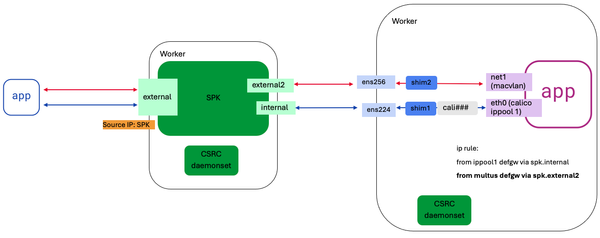

SPK の egress ゲートウェイ機能を使用すると、podのデフォルトの calico ネットワークインターフェイスと multus インターフェイスの管理が簡単になります。

カーネルルートは自動的に構成され、podのトラフィックが常に SPK ポッド経由でルーティングされるため、namespaceを認識したネットワークポリシー、ソース NAT 変換、およびその他の制御を適用できます。

技術概要

このセクションでは、上記のシナリオの構成方法の概要を説明します。

ホストの前提条件

ホスト上で、2 つの macvlan ブリッジ shimを作成します。 1 つはアプリケーションポッドの calico トラフィック用で、もう 1 つは macvlan トラフィック用です。これらの shim は、パケットを SPK に転送するために使用されます。これらのインターフェイスにより、それぞれ SPK の「internal」インターフェイスと「external2」インターフェイスへの接続が可能になります。

ip link add spk-shim link ens224 type macvlan mode bridge
ip addr add 10.1.30.244/24 dev shim1
ip link set shim1 up


ip link add spk-shim2 link ens256 type macvlan mode bridge
ip addr add 10.1.10.244/24 dev shim2
ip link set shim2 up

アプリの前提条件と設定

SPK コントローラーの value.yaml ファイルで、watchNamespace ブロックにアプリケーションワークロードのnamespaceを定義します。

watchNamespace:
  - "spk-apps"
  - "spk-apps-2"

SPK はソース NAT をpodのegressトラフィックに適用するため、natOutcoming を false に設定して IPPool を作成します。この IPPool はアプリケーションによって使用されます。

apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: app-ip-pool
spec:
  cidr: 10.124.0.0/16
  ipipMode: Always
  natOutgoing: false

IPPool を使用するには、以下のアノテーションをアプリケーションnamespaceに適用します。

kubectl annotate namespace spk-apps "cni.projectcalico.org/ipv4pools"=[\"app-ip-pool\"]
kubectl annotate namespace spk-apps-2 "cni.projectcalico.org/ipv4pools"=[\"app-ip-pool\"]

アプリケーションをデプロイします。アプリケーションのデプロイメントマニフェストの例については、以下を参照してください。デフォルトの calico インターフェイスに加えて、セカンダリ macvlan インターフェイスを追加しています。 IP アドレスは、対応する NetworkAttachmentDefinition での定義に従って自動的に構成されます。 SPK で使用される特定のラベルに注目してください。これにより、アプリケーションごとに SPK へのトラフィックルーティングを有効にすることができます。

さらに、SPK は、enableSecureSPK=true ラベルを確認し、podのセカンダリ macvlan インターフェイスからのトラフィックを処理するリスナーを作成します。 (これらのリスナーは後で確認します)

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
  annotations:
spec:
  selector:
    matchLabels:
      app: nginx
  replicas: 2
  template:
    metadata:
      annotations:
        k8s.v1.cni.cncf.io/networks: '[
          { "name": "macvlan-conf-ens256-myapp1" } ]'
      labels:
        app: nginx
        enableSecureSPK: "true"
        enablePseudoCNI: "true"
        secureSPKPort: "8050"
        secureSPKCNFPodIfName: "net1"
        secondaryCNINodeIfName: "spk-shim2"
        primaryCNINodeIfName: "spk-shim"
        secureSPKNetAttachDefName: "macvlan-conf-ens256"
        secureSPKEgressVlanName: "external"

SPKの設定

以下のカスタムリソースは、以下の役割を持つリスナーを構成します。

内部 VLAN、またはアプリケーション podの calico インターフェイスからのトラフィックを処理します。
送信元 IP が SPK の IP アドレスになるようにトラフィックを SNAT します。

apiVersion: "k8s.f5net.com/v1"
kind: F5SPKEgress
metadata:
  name: egress-crd
  namespace: ns-f5-spk
spec:
  #leave commented out for snat automap
  #egressSnatpool: "snatpool-1"
  dualStackEnabled: false
  maxTmmReplicas: 1
  vlans:
    vlanList: [internal]
    disableListedVlans: false

次に、カーネルルールとルートを動的に作成する CSRC Daemonset をデプロイします。 daemonsetMode を「pseudoCNI」に設定しています。これは、プライマリ (calico) インターフェイスとセカンダリインターフェイスのトラフィックの両方を SPK にルーティングすることを意味します。

values-csrc.yaml
image:
  repository: gitlab.tky.lab:5050/registry/spk/200

# daemonset mode, regular, secureSPK, or pseudoCNI
#daemonsetMode: "regular"
daemonsetMode: "pseudoCNI"
ipFamily: "ipv4"

imageCredentials:
  name: f5-common-pull-creds

config:
  iptableid: 200
  interfacename: "spk-shim"
    #tmmpodinterfacename: "internal"
json:
  ipPoolCidrInfo:
   cidrList:
   - name: cluster-cidr0
     value: "172.21.107.192/26"
   - name: cluster-cidr1
     value: "172.21.66.0/26"
   - name: cluster-cidr2
     value: "10.124.18.192/26"
   - name: node-cidr0
     value: "10.1.11.0/24"
   - name: node-cidr1
     value: "10.1.10.0/24"
  ipPoolList:
   - name: default-ipv4-ippool
     value: "172.21.64.0/18"
   - name: spk-app1-pool
     value: "10.124.0.0/16"

動作確認

その後、アプリケーションをホストしているワーカーノードにログオンし、ルートとルールが作成されたことを確認できます。基本的に、このルールは、デフォルトルートとして設定された SPK を持つカスタムルートテーブルを calico インターフェイスに使用させることです。

# ip rule
0:  from all lookup local
32254:  from all to 172.21.107.192/26 lookup main
32254:  from all to 172.21.66.0/26 lookup main
32254:  from all to 10.124.18.192/26 lookup main
32254:  from all to 172.28.15.0/24 lookup main
32254:  from all to 10.1.10.0/24 lookup main
32257:  from 10.124.18.207 lookup ns-f5-spkshim1ipv4257 <--match on app pod1 calico IP!!!
32257:  from 10.124.18.211 lookup ns-f5-spkshim1ipv4257 <--match on app pod2 calico IP!!!
32258:  from 10.1.10.171 lookup ns-f5-spkshim2ipv4258 <--match on app pod1 macvlan IP!!!
32258:  from 10.1.10.170 lookup ns-f5-spkshim2ipv4258 <--match on app pod2 macvlan IP!!!
32766:  from all lookup main
32767:  from all lookup default

# ip route show table ns-f5-spkshim1ipv4257
default via 10.1.30.242 dev shim1
10.1.30.242 via 10.1.30.242 dev shim1

# ip route show table ns-f5-spkshim2ipv4258
default via 10.1.10.160 dev shim2
10.1.10.160 via 10.1.10.160 dev shim2

SPK 経由でアクセス可能なネットワークセグメントに存在するサーバーに対してcurl コマンドを実行します。アプリケーション podは、CSRC で設定された IP ルールにヒットし、新しいデフォルトゲートウェイ (SPK) に転送されます。

SPK ではソース NAT が有効になっているため、サーバーの観点からの「クライアント IP」は SPK の自己 IP になります。アプリケーションのワークロードにファイアウォールポリシーを簡単に適用できるほか、そのトラフィックを可視化できるようになりました。


k exec -it nginx-7d7699f86c-hsx48 -n my-app1 -- curl 10.1.70.30
================================================
 ___ ___   ___                    _
| __| __| |   \ ___ _ __  ___    /_\  _ __ _ __
| _||__ \ | |) / -_) '  \/ _ \  / _ \| '_ \ '_ \
|_| |___/ |___/\___|_|_|_\___/ /_/ \_\ .__/ .__/
                                      |_|  |_|
================================================

      Node Name: F5 Docker vLab
     Short Name: server.tky.f5se.com

      Server IP: 10.1.70.30
    Server Port: 80

      Client IP: 10.1.30.242
    Client Port: 59248

Client Protocol: HTTP
 Request Method: GET
    Request URI: /

    host_header: 10.1.70.30
     user-agent: curl/7.88.1

SPK のデバッグコンテナ内で実行される tcpdump コマンドは、podのカリコインターフェイス IP (10.124.18.192) が SPK 上の受信トラフィックの送信元 IP であることを確認します。送信パケットは、サーバーに接続するときに送信元 IP として SPK のセルフ IP (10.1.30.242) を使用します。

/tcpdump -nni 0.0 tcp port 80
----snip----
12:34:51.964200 IP 10.124.18.192.48194 > 10.1.70.30.80: Flags [P.], seq 1:75, ack 1, win 225, options [nop,nop,TS val 4077628853 ecr 777672368], length 74: HTTP: GET / HTTP/1.1 in slot1/tmm0 lis=egress-ipv4 port=1.1 trunk=
----snip----
12:34:51.964233 IP 10.1.30.242.48194 > 10.1.70.30.80: Flags [P.], seq 1:75, ack 1, win 225, options [nop,nop,TS val 4077628853 ecr 777672368], length 74: HTTP: GET / HTTP/1.1 out slot1/tmm0 lis=egress-ipv4 port=1.1 trunk=

セカンダリ macvlan インターフェイスを使用している出力アプリケーショントラフィックを見てみましょう。この場合、ソース NAT を設定していないため、SPK は元のpod IP を保持したままトラフィックを転送します。

k exec -it nginx-7d7699f86c-g4hpv -n my-app1 -- curl 10.1.80.30
================================================
 ___ ___   ___                    _
| __| __| |   \ ___ _ __  ___    /_\  _ __ _ __
| _||__ \ | |) / -_) '  \/ _ \  / _ \| '_ \ '_ \
|_| |___/ |___/\___|_|_|_\___/ /_/ \_\ .__/ .__/
                                      |_|  |_|
================================================

      Node Name: F5 Docker vLab
     Short Name: ue-client3

      Server IP: 10.1.80.30
    Server Port: 80

      Client IP: 10.1.10.170
    Client Port: 56436

Client Protocol: HTTP
 Request Method: GET
    Request URI: /

    host_header: 10.1.80.30
     user-agent: curl/7.88.1

SPK のデバッグコンテナ内で tcpdump コマンドを実行すると、この場合、上記の GET リクエストを受信し、ソース NAT を使用せずに送信していることがわかります。

/tcpdump -nni 0.0 tcp port 80
----snip----
13:54:40.389281 IP 10.1.10.170.56436 > 10.1.80.30.80: Flags [P.], seq 1:75, ack 1, win 229, options [nop,nop,TS val 4087715696 ecr 61040149], length 74: HTTP: GET / HTTP/1.1 in slot1/tmm0 lis=secure-egress-ipv4-virtual-server port=1.2 trunk=
----snip----
13:54:40.389305 IP 10.1.10.170.56436 > 10.1.80.30.80: Flags [P.], seq 1:75, ack 1, win 229, options [nop,nop,TS val 4087715696 ecr 61040149], length 74: HTTP: GET / HTTP/1.1 out slot1/tmm0 lis=secure-egress-ipv4-virtual-server port=1.2 trunk=

SPK のデバッグコンテナ内で tmctl コマンドを使用すると、podのプライマリ (egress-ipv4) インターフェイスとセカンダリ (secure-egress-ipv4-virtual-server) インターフェイスの送信トラフィックを処理する両方のリスナーの統計を確認できます。

/tmctl -f /var/tmstat/blade/tmm0 virtual_server_stat -s name,clientside.bytes_in,clientside.bytes_out,no_staged_acl_match_accept -w 200
name                                           clientside.bytes_in clientside.bytes_out no_staged_acl_match_accept
---------------------------------------------- ------------------- -------------------- --------------------------
secure-egress-ipv4-virtual-server                              394                  996                          1
egress-ipv4                                                    394                 1011                          1

これで、外部向けのトラフィックが SPK データプレーン pod にルーティングされるようになったので、F5 の custom resource definition (CRD) を使用して、セキュリティ要件を満たす詳細なアクセスコントロールリスト (ACL) を適用できます。ファイアウォール構成はコード (YAML マニフェスト) として定義されるため、Kubernetes とネイティブに統合されます。

F5BigContextGlobal: デフォルトのグローバルファイアウォールの動作を定義し、ファイアウォールポリシーを参照するための CRD。

F5BigFwPolicy: ファイアウォールルールを定義するための CRD。

上の図と構成例は、動的 Kubernetes クラスターのセキュリティと制御を犠牲にする必要がないように、SPK がすべてのegressトラフィックを動的にキャプチャする方法を説明しています。
